Elektromanyetik Debimetre
Elektromanyetik Debimetre Ölçüm Prensibi
Manyetik debimetrelerin ölçüm prensibi şu şekilde açıklanabilir: Sıvı, çapı ″D″ olan bir borudan ″V″ akış hızıyla geçerken, bir uyarma bobini tarafından ″B″ manyetik akış yoğunluğu oluşturulur. Bu durumda, akış hızına (V) orantılı olarak aşağıdaki elektromotor kuvveti ″E″ üretilir.
E=K×B×V×D
Kısaltmalar :
E - İndüklenen elektromotor kuvveti
K - Kalibrasyon katsayı
B - Manyetik indüksiyon yoğunluğu
V - Hat içi ortalama akış hızı
D - Ölçüm hattının iç çapı

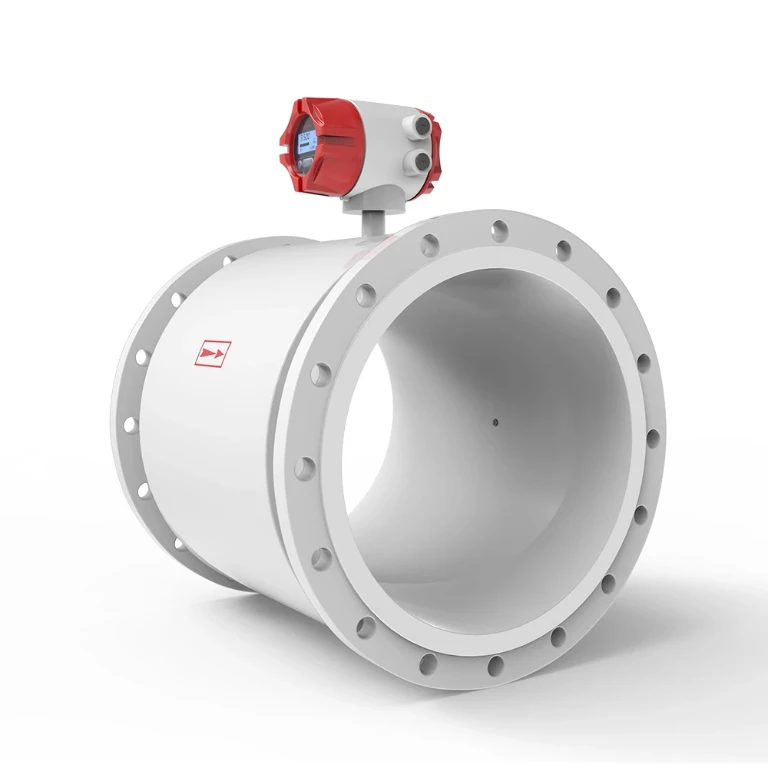

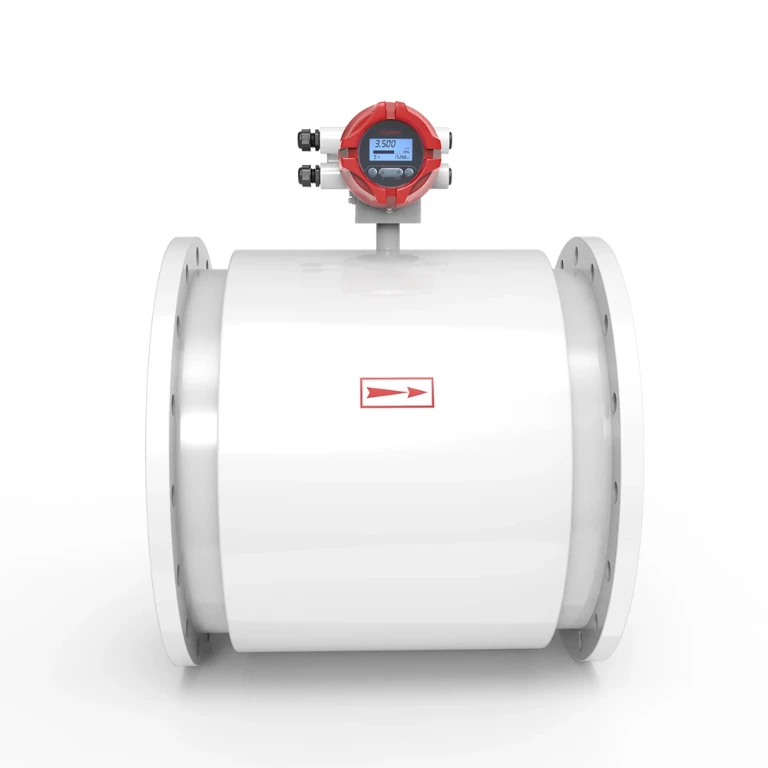

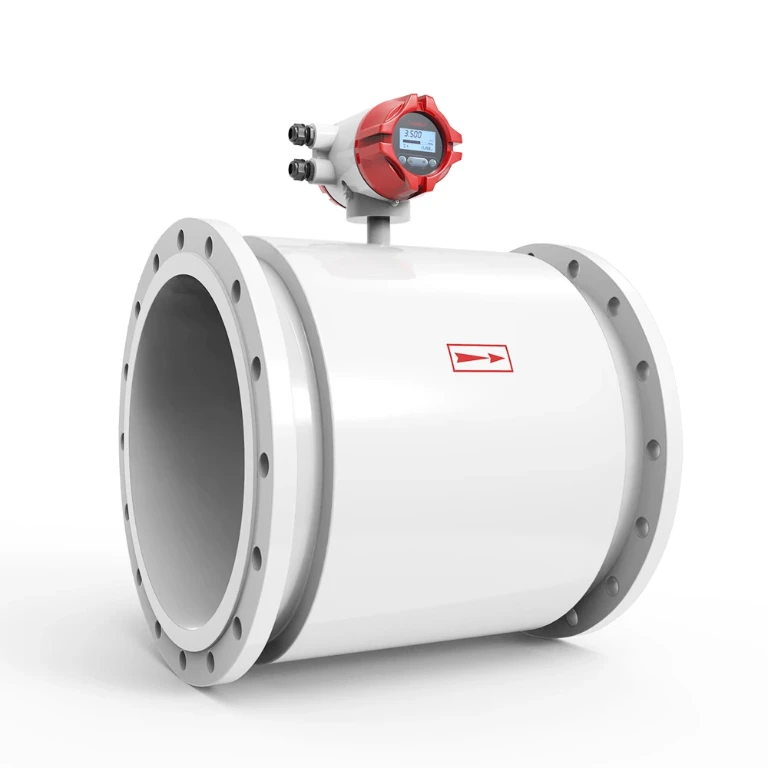

Supmea SUP-LDG tip elektromanyetik debimetre, hareketli parça, dönen dişli veya türbin içermez. Hattan geçen iletken bir sıvının oluşturduğu manyetik alan yoğunluğunu ölçmek için elektrotlar kullanır. Bu özelliği elektromanyetik debimetrenin mekanik aşınmalara karşı çok daha dayanıklı olmasını sağlarken, karşı basınç yaratmayarak tam geçiş sağlaması da işletme maliyetleri açısından ayrıca avantaj sunmaktadır.
Elektromanyetik debimetre; gövde, iç kaplama ve elektrot materyallerinde geniş bir yelpaze sunmaktadır. Bu esneklik farklı birçok endüstriyel proseslerde agresif akışkanlar da dahil kullanım alanı sunmaktadır. Ölçümü yapılan akışkanın iletkenliğinin 5 µS dan büyük olması gerekmektedir. Petrol/petrol türevi akışkanlar, yağlar ve iletkenliği olmayan akışkanların ölçümü elektromanyetik debimetre ile yapılamamaktadır.

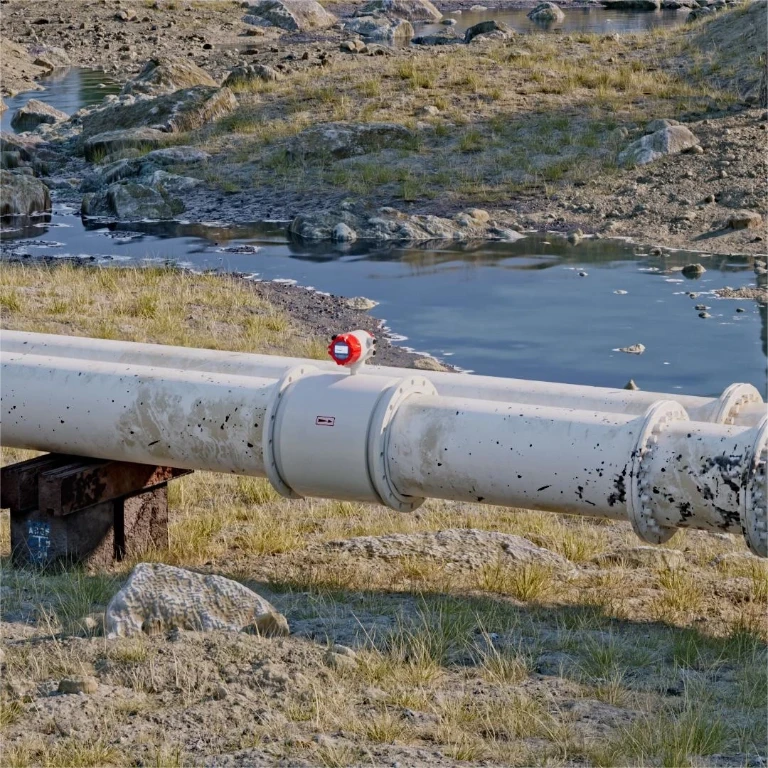

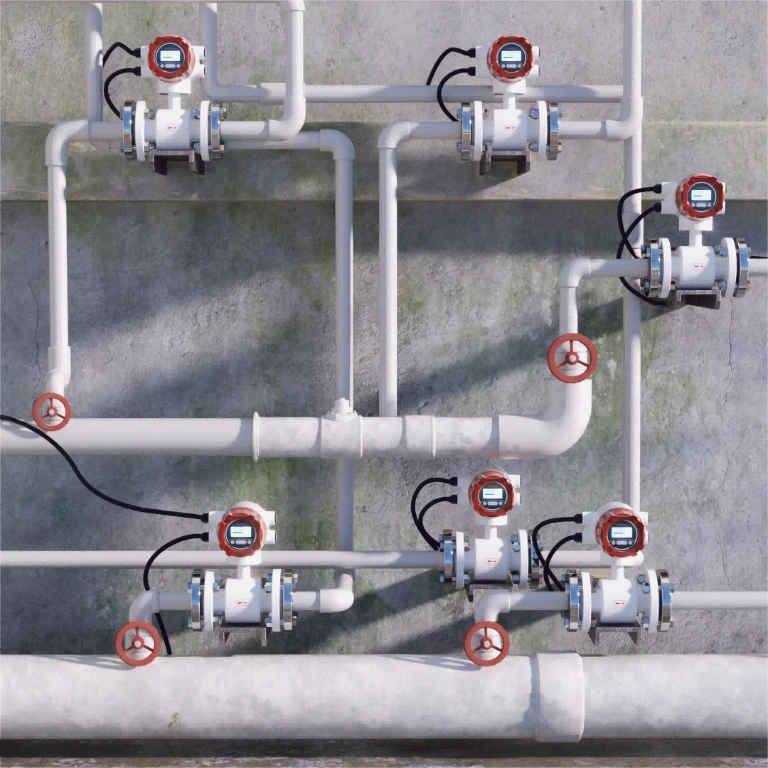

Elektromanyetik Debimetre Uygulamaları
- İçme suyu ve atık su arıtma prosesleri
- Kimya endüstrisi
- Gıda endüstrisi
- Maden endüstrisi
- Enerji santralleri
Elektromanyetik Debimetre Avantajları
- Mekanik aşınma zayıf olduğu için uzun ömürlü ve bakım ihtiyacı düşüktür.
- Hat çapı ile aynı çapta seçildiğinde tam geçişlidir, karşı basınç yaratmaz.
- Farklı iç kaplama malzemeleri ile birçok farklı akışkana kimyasal uyumluluk sağlar.
- 120 °C sıcaklık ve 16 bar basınca kadar akışkan ve proseslerde ölçüm yapabilir.
- % +/- 0,5 F.S ölçüm doğruluğu ile yüksek hassasiyette ölçüm sağlar.
- Atık su, çamur ve agresif kimyasallarda problemsiz çalışabilir.
- DN10 çaptan, DN1200 çapa kadar modeller mevcuttur.
- İki yönlü okuma yaparak, ters akışı tespit edebilir.
Elektromanyetik Debimetre Dezvantajları
- İletkenliği olmayan akışkanların ölçümünde uygun değildir. (≥5 μS/cm)
- Elektromanyetik parazite maruz kalırsa ölçüm hataları yaşanabilir.
- Akışkan içinde kabarcık olması, ölçüm değerleri bozacaktır.
- Elektrotlar kirlendiğinde hatalı ölçüm yapabilir.
- Mekanik debimetrelere göre pahalıdır.
